一、產品特點

1、工業級ARM單片機、美國POWER電源管理芯片，能長期、可靠的工作

2、記憶型手動模擬量變送輸出，可當一般信號源使用，方便現場設備調試

3、面板內容可以任意設定，可按頻率、百分比、目標值等方式顯示

4、輸出信號分辨率可以按十分之一、百分之一、千分之一、萬分之一任意選擇

二、技術參數

1、工作電源：AC/DC86～256V（高壓型）DC24V(直流低壓型）

2、輸出精度：0.2%FS

3、輸出信號：4-20mA/0-20mA/0-5V/0-10V

4、工作溫度：-10～50℃

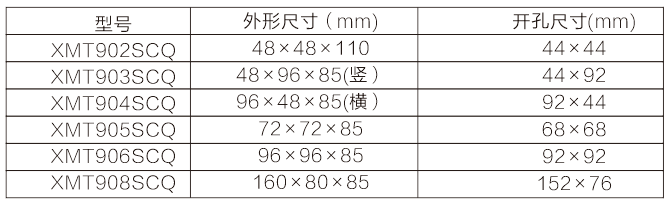

5、外形及開孔尺寸：5種型號和外形尺對照如下：

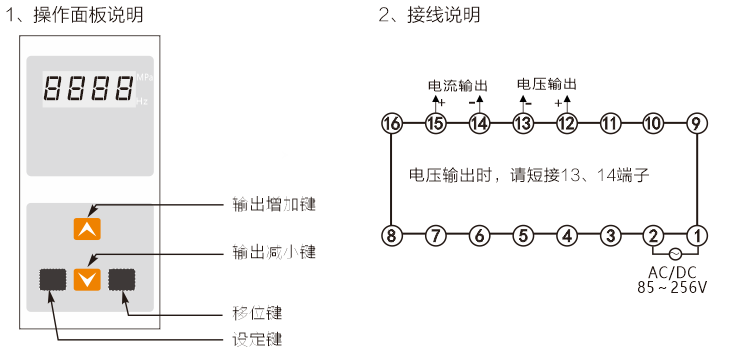

三、面板說明和顯示方法

四、模擬量變送輸出

MT90X系列控制儀具有全隔離模擬量變送輸出功能，可以取代溫度壓力、稱重等標準信號變送器。例如：控制儀接PT100傳感器測量溫度，需要在0～100℃范圍內對應輸出4～20mA的模擬信號，設定如下：

INTY:P100   OUTY:4-20      OUTL:00；   OUTH:1000

五、手動模擬量輸出

把控制儀的輸入信號（INTY參數）設定為OUT，控制儀沒有了測量功能，四位顯示值可以在OUTL和OUTH之間通過增加和減小鍵來調整，顯示值變化時，輸出信號也按比例變化輸出例如：需要用控制儀的模擬量輸出控制變頻器的輸出，由變頻器調節電機的轉速，變頻器0～50Hz輸出，電機轉速對應0～3000轉，設定如下：

INTY:OUT；DOT：O；OUTL:0000； OUTH:3000

設定后，面板顯示0，控制儀輸出0mA電機轉速為0，按增加鍵，面板顯示值增加，控制儀輸出增加，電機轉速增加，當面板顯示值到3000時控制儀模擬量輸出20mA電機轉速3000轉模擬量輸出是線性比例輸出，控制儀斷電后，重新上電，仍保持掉電前的輸出大小

六、接線方式（工作電源以產品所附接線圖為準）
