一、產品特點

1、先進的單晶硅壓力傳感器技術與封裝工藝，精心研制出的一款國際領先技術的超高性能壓力、差壓變送器

2、微處理器為核心并輔助以先進的數字隔離技術的模塊化設計使儀表具有極高的抗干擾性及穩定性

3、性能強大的24位ADC實現高精度

4、創新雙補償技術真正的0.075高精度

二、技術參數

XM3351系列智能壓力/差壓變送器，中心傳感單元采用全球領先的高精度硅壓力、差壓傳感器技術與封裝工藝單晶硅壓力、差壓傳感器位于金屬本體最頂部，遠離介質接觸面，實現機械隔離和熱隔離；玻璃燒結一體的傳感器引線實現了與金屬基體的高強度電氣絕緣，提高了電子線路的靈活性能與耐瞬變電壓保護的能力。鉑金級精度達到±0.05%，單向過壓最高可達25MPa。

優異的靜壓性能，靜壓誤差最優可控制在±0.05%/10MPa以內，溫度影響變化極小，最優可控制在±0.04%/10K。

電路設計上采用以微處理器為核心并輔助以先進的數字隔離技術的模 塊化設計，使儀表具有極高的抗擾能力及穩定性。使用Hart協議進行通訊，通過 Hart手操器或Hart 軟件的電腦進行遠程操作，完成測量信息組態，同時采用數字化補償技術通過內置溫度傳感器對變送器進行補償，提高了測量精度，降低了溫度漂移，具有長期穩定性好，可靠性高等特點。最具人性化設計的紅外無線設置、一鍵清零功能，滿足危險場合安全操作要求，十分方便進行快捷菜單操作，并可完成全部參數設置，全面提升變送器的性能。

三、功能參數

四、技術參數

1、測量介質：氣體、蒸汽、液體

2、不精確度：±0.05%、±0.075%、±0.1%（包括從零點開始的線性、回差和重復性）

3、穩定性：±0.1%/3年

4、環境溫度影響：≤±0.04%URL/10℃

5、靜壓影響：±0.05%/10MPa

6、電源：18～30V DC（推薦24V DC）

7、電源影響 : ±0.001% /10V (18～30V DC)，可忽略不計

8、調量程的參考精度：若 TD>10 (TD= 最大量程 / 調節量程 ) 則為：±(0.075×TD)%

9、平方根輸出精度為以上線性參考精度的 1.5 倍

10、環境溫度：-40℃ ~85℃

11、測量介質溫度：-40℃~120℃

12、貯藏溫度：-40℃ ~105℃

13、顯示器顯示模塊溫度：-20℃~70℃（LCD）、-40℃~80℃（OLED

五、表壓過載極限

六、物理參數

1、測量膜盒：不銹鋼316L

2、膜片：不銹鋼316L、哈氏合金C

3、過程法蘭：不銹鋼304、316L

4、螺母及螺栓：碳鋼鍍鋅、不銹鋼

5、填充液：硅油、氟油、高溫硅油等

6、密封圈：丁腈橡膠、氟橡膠、聚四氟乙烯

7、變送器外殼：鋁合金材質，外表噴涂環氧樹脂

8、外殼密封圈：丁腈橡膠

9、銘牌：不銹鋼304

10、重量：2.8kg（無：安裝支架、過程連接）

11、外殼防護等級：IP67

12、防爆等級：Exd Ⅱ CT6、Exia Ⅱ CT4

七、電源及負載條件

1、電源電壓為 24V，R ≤ (Us-10V)/Imax Ω

2、其中 Imax=21 mA

3、最大電源電壓：30VDC

4、最小電源電壓：18VDC

5、數字通訊負載范圍： 250 ～ 600 Ω

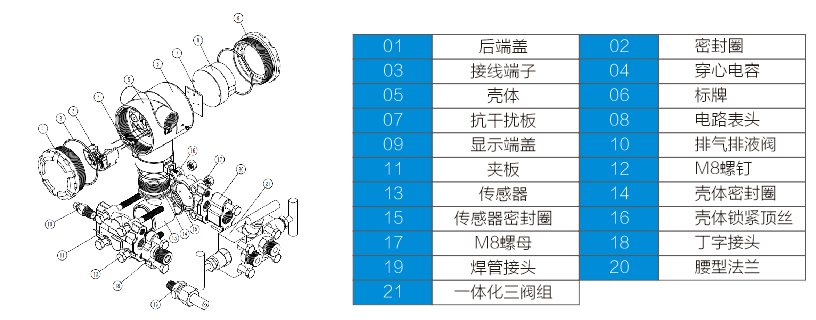

八、典型產品裝配分解圖

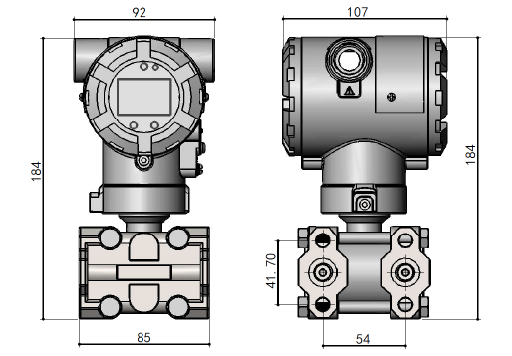

九、智能差壓變送器外形尺寸

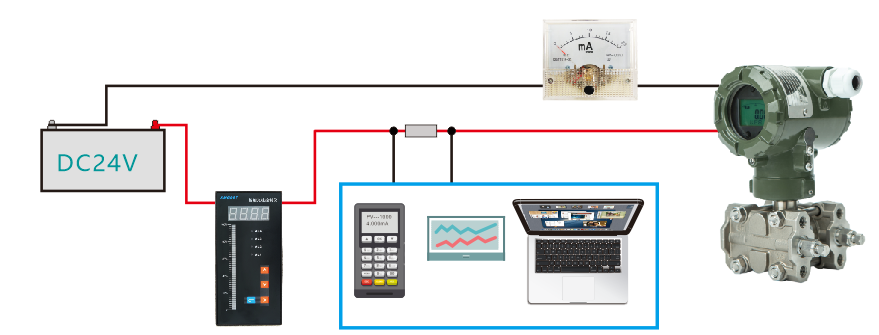

十、電氣連接

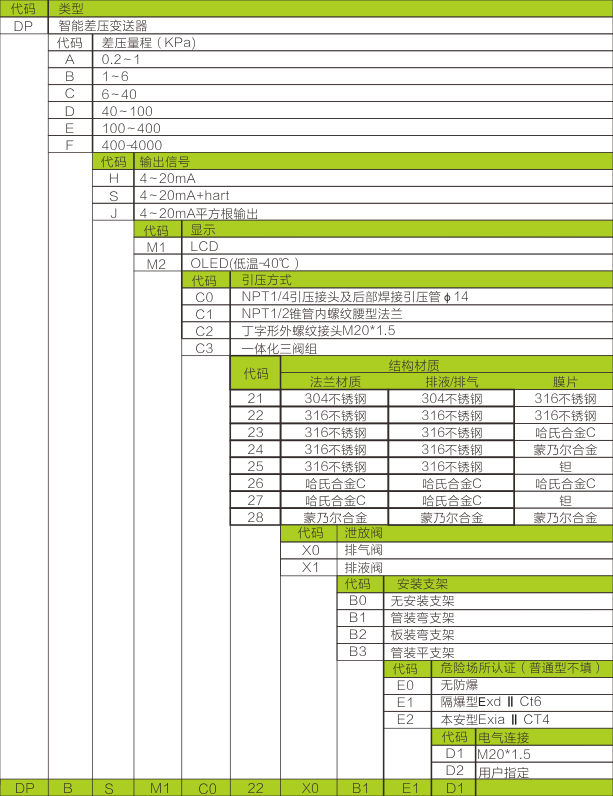

十一、訂購選型
